产品概述 ：

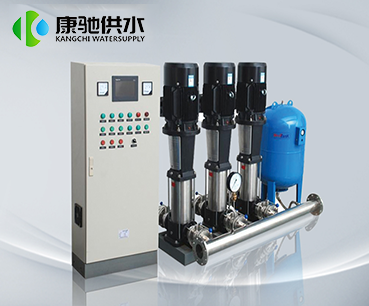

        KC-HY型变频调速恒压供水设备采用先进的变频技术，采用进口变频器，通过可编程控制器对单台或多台水泵进行转速调节和台数调节，实现恒压变量供水的闭式调节，使供水系统达到合理、经济的运行效果，同时实现了操作的自动化。产品结构紧凑、功能齐全、占地面积小，取代了传统的水塔、高位水箱等供水装置。变频调速恒压供水设备有生活专用供水、生活消防两用供水和变频定压补水等系统。

设备组成：

        变频调速恒压供水设备一般由三部分组成：

        ●水泵机组

        ●气压罐

        ●变频控制柜

应用范围：

        ●新建的小高层、高层建筑、居民小区、办公楼、宾馆、学校等居民生活用水、消防供水。

        ●生产制造、洗涤装置、食品工业、工厂、工矿的生产用水、消防供水。

        ●集中供暖、空调循环系统。

        ●各种循环系统，自来水厂的中间加压泵站。

        ●锅炉恒压补水系统。

        ●老旧水池供水及其它形式供水的改造

        ●农业灌溉、园林喷洒、水景和音乐喷泉。

主要性能参数：

        ●流量范围：0～2000m³/h （单台流量）              ● 供水压力范围：0～2.7Mpa

        ●供电电源：380V±5%                                             ●电源频率：50HZ±5%

        ●控制水泵台数：主泵1-6台+小泵1台                    ●控制单台电机容量：0.55～315KW

        ●压力调节精度：≤0.01 Mpa                                    ●恒压方式：泵出口恒压

        ●调节方式：数字PID                                                ●运行方式：多泵并联

        ●输入信号：电压DC0～10V,电流0～20MA

        ●工频回路启动方式：电机功率≤22KW时，直接启动；电机功率≥30KW时，降压启动

设备特点：

        ●高效节能：变频恒压供水设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在快效区，节电效果明显。

        ●供水压力稳定：变频恒压供水设备采用水泵出口恒压控制，无论系统用水量怎样变化,均能使管道出口压力保持恒定。

        ●操作简单：变频恒压供水设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况。

        ●完善的保护功能：系统具有短路、缺相、过流、过热、过压、过载等多种保护。

        ●占地少安装方便：整套设备只需一组控制柜和人泵机组，安装方便。

        ●延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，并且轮流运转，大大延长了水泵及电机的使用寿命。

工作原理：

        设备投入运行前，首先应设定设备的工作压力等相关运行参数，设备运行时，由压力传感器连续采集供水管网中的水压及水压变化率信号，并将其转换为电信号传送至变频控制系统，控制系统将反馈回来的信号与设定压力进行比较和运算，如果实际压力比设定压力低，则发出指令控制水泵加速运行，如果实际压力比设定压力高，则控制水泵减速运行，当达到设定压力时，水泵就维持在该运行频率上。如果变频水泵达到了额定转速（频率），经过一定时间的判断后，如果管网压力仍低于设定压力，则控制系统会将该水泵切换至工频运行，并变频启动下一台水泵，直至管网压力达到设定压力；反之，如果系统用水量减少，则系统指令水泵减速运行，当降低到水泵的有效转速后，则正在运行的水泵中最先启动的水泵停止运行，即减少水泵的运行台数，直至管网压力恒定在设定压力范围内。主泵停止工作，副泵进行供水也为变频恒压供水方式，进一步提高了工作效率，节约了能源。
